SIGEN GATEWAY HOME MAX - ważnym element instalacji PV
Monitorowanie w czasie rzeczywistym

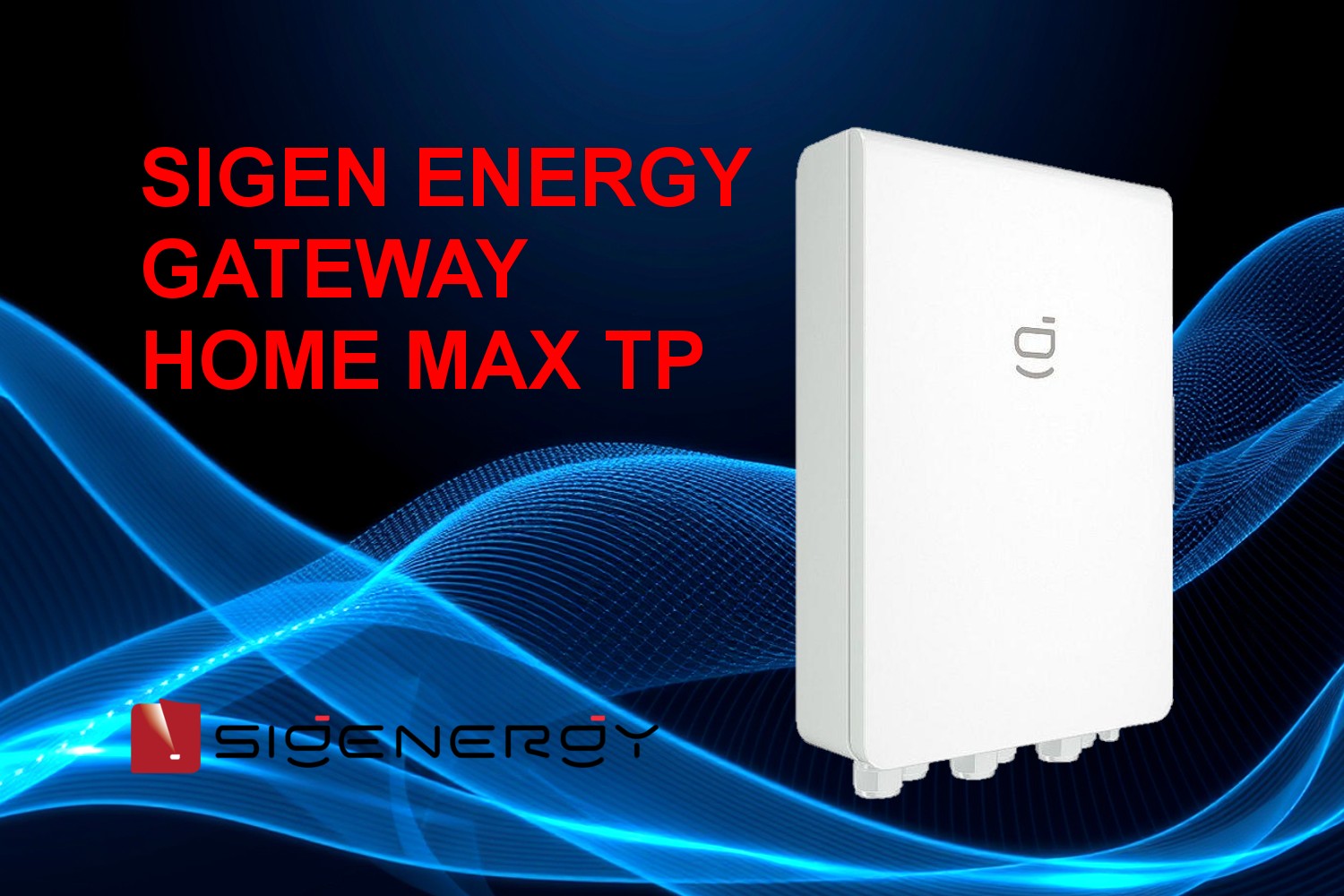

Sigen Gateway HomeMax TP to opcjonalny element domowego systemu fotowoltaicznego Sigen, a jego instalacja w systemie niesie za sobą wiele korzyści, dzięki zastosowaniu innowacyjnych rozwiązań:
- posiada wbudowany licznik energii,
- umożliwia uruchomienie instalacji w trybie zasilania awaryjnego
- umożliwia uruchomienie instalacji w trybie Off Grid – bez sieci energetycznej, również z ładowarką samochodową DC,

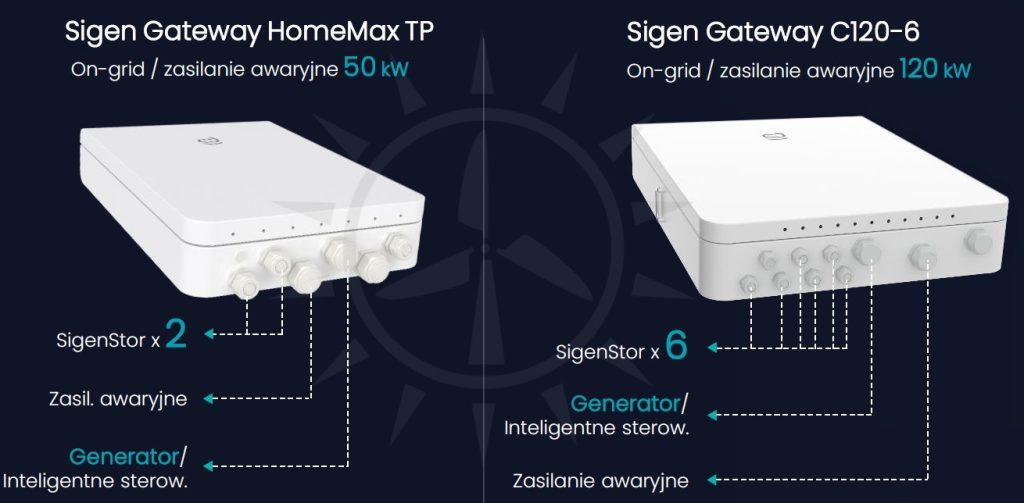

- możliwość podłączenia 2 falowników SigenStor
- umożliwia podłączenia agregatu prądotwórczego lub falownika innej marki (istniejącej instalacji fotowoltaicznej) – retrofit,
- posiada wbudowany 3-fazowy ogranicznik przepięć typu II
Kluczowe cechy:
Lekka i trwała konstrukcja: Wykonana w całości z aluminium, co zmniejsza wagę o 8 kg w porównaniu do tradycyjnych materiałów oraz zwiększa żywotność urządzenia. Konstrukcja jest odporna na rdzę i korozję, zapewniając długą trwałość.
Wszechstronne połączenia: Wyposażona w porty przeznaczone do różnych połączeń, umożliwia podłączenie do 2 systemów magazynowania energii z falownikami SigenStor oraz agregatu prądotwórczego. Możliwość podłączenia urządzeń o dużej mocy, takich jak falowniki, generatory, pompy ciepła czy ładowarki EV AC do 50kW.
Szybkie przełączanie na zasilanie awaryjne: W przypadku awarii zasilania, urządzenie przełącza się na tryb awaryjny w czasie 0 milisekund, zapewniając ciągłe zasilanie z różnych źródeł, takich jak energia słoneczna, sieć czy generator.
Bezpieczeństwo i inteligencja: Wiodąca w branży ochrona przed odwróconym przepływem mocy (350 ms) oraz mechanizm zapobiegania ryzyku oparty na danych. Użytkownicy mogą łatwo monitorować i kontrolować przepływ energii za pomocą aplikacji mySigen.
Wbudowany licznik energii
Instalując bramę Sigen Gateway nie musisz stosować oddzielnego licznika energii, niezbędnego w systemach Sigen, ponieważ jest on wbudowany w Gateway HomeMax TP. Licznik ten pełni bardzo ważną funkcję w systemie zarządzania energią systemu Sigen. Dzięki licznikowi system wie jaka ilość energii pobierana jest w danym momencie przez budynek i na jej podstawie kontroluje proces ładowania magazynu energii SigenStor BAT. Nocą przekazuje informacje do falownika z jaką mocą na każdej fazie niezależnie, ma generować energię z magazynu energii, aby zapewnić zasilanie budynku i jednocześnie nie wysyłać niepotrzebnie energii do sieci energetycznej.
Błyskawiczne przełączenie w tryb zasilania awaryjnego
Dzięki bramie Sigen Gateway HomeMax TP, system automatycznie wykrywa przerwy w dostawie prądu i płynnie przełącza się na zasilanie awaryjne, zapewniając nieprzerwane zasilanie kluczowych obciążeń, a nawet całego obiektu. Brama Sigen Gateway automatycznie odłącza system od sieci i przełącza na tryb Off Grid. Producent Sigenergy informuje, że po zaniku napięcia przełączenie jest błyskawiczne i zapewnia ciągłość zasilania urządzeń. Nie powodując przy tym ich wyłączenia. To znaczy, że działa jak duży UPS z przebiegiem sinusoidalnym na wszystkich 3 fazach, dostosowując moc do obciążenia na każdej z trzech faz niezależnie. Zapewnia identyczne parametry jak sieć elektryczna.
Parametry techniczne:
Połączenie z siecią elektryczną:
- Rodzaj połączenia z siecią: Trójfazowy
- Maks. natężenie wejściowe AC: 50 A
- Maks. moc: 50 kW
- Znamionowe napięcie wejściowe AC 3-fazowe: 380/400 V
- Znamionowa częstotliwość AC: 50/60 Hz
- Czas przełączania odłączonej sieci: 0 ms
Wyjście AC do panelu rozdzielczego:
- Maks. natężenie wyjściowe AC: 50 A
- Znamionowa częstotliwość AC: 50/60 Hz
- Znamionowe napięcie wyjściowe AC 3-fazowe: 380/400 V
- Kategoria nadnapięcia: III
Złącze falownika / port ładowarki samochodu elektrycznego (EV) (opcja):
- Maks. liczba połączeń: 3 (2 falowniki SigenStor + agregat prądotwórczy)
- Napięcie znamionowe AC 3-fazowe: 380/400 V
- Maks. wyłącznik obwodu AC: 38 A
- Maks. moc znamionowa AC na połączenie z falownikiem: 25 kW
- Maks. kompatybilnej ładowarki samochodu elektrycznego: 11/22 kW
- Tryb ładowania samochodu elektrycznego (EV): Przyspieszone ładowanie solarne, ładowanie czasowe, równoważenie obciążenia
Generator/sterowalne obciążenie (opcja):
- Maks. moc wejściowa/wyjściowa AC: 22,2 kW
- Maks. stały prąd wejściowy/wyjściowy: 32 A
- Napięcie wyjściowe generatora: 380/400 V
- Napięcie znamionowe przełączania złącza bezprądowego: 250/30 VAC/VDC
- Natężenie znamionowe przekaźnika złącza bezprądowego: 1 A
- 2-przewodowy rozruch generatora: Tak
Dane ogólne:
- Wymiary (szer./wys./gł.): 510/750/179 mm
- Masa: 23 kg
- Zakres temperatur magazynowania: -40 do 70°C
- Zakres temperatur roboczych: -30 do 55°C
- Zakres wilgotności względnej: 0% – 95%
- Maks. wysokość eksploatacyjna (n.p.m.): 4000 m
- Chłodzenie: Konwekcja naturalna
- Klasa szczelności: IP54
- Emisja hałasu: <25 dB
- Komunikacja: FE, RS485, złącze bezprzewodowe
- Metoda instalacji: montaż ścienna
Sigenergy Sigen Gateway HomeMax TP to idealne rozwiązanie dla tych, którzy chcą w pełni wykorzystać potencjał energii odnawialnej i zyskać pełną kontrolę nad domowym systemem energetycznym. Dzięki zaawansowanym funkcjom sterowania obciążeniem i inteligentnemu ładowaniu EV, to urządzenie stanowi krok w stronę bardziej zrównoważonego i wydajnego zarządzania energią.

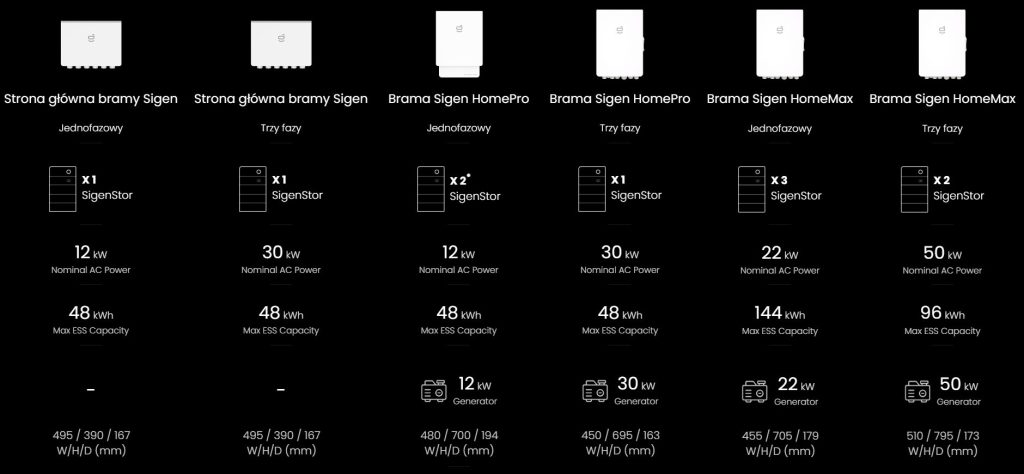

Tabela porównania modeli bram Sigen Energy Gateway
Jakie możliwości rozbudowy zapewnia SigenStor ?
Podstawowy zestaw Sigen składa się z minimum 2 elementów, maksymalnie z 8 elementów oraz podstawy. Podstawowymi składnikami są falownik Sigenstor EC (1-faz lub 3-faz) i magazyn energii Sigenstor BAT (5kWh lub 8kWh) oraz podstawa. Maksymalnie w skład jednej wieży Sigen może wchodzić:
- Falownik Sigenstor EC
- 6 pakietów bateryjnych SigenStor BAT
- Ładowarka DC SigenStor EVDC
- Podstawa Installation Kit
Dostępne pojemności pojedynczego modułu bateryjnego SigenStor BAT to ~5kWh lub ~8kWh, zatem magazyn może mieć pojemność od 5kWh do nawet 48kWh w jednej „wieży” SIGEN. Tego typu zestawy można łączyć kaskadowo tworząc znacznie większe systemy, o łącznej pojemności nawet do 1440 kWh (1.44MWh przy zainstalowaniu 30 zestawów) !
