Sigenergy SigenStor BAT – segment magazynu energii Sigen w wersji BAT6.0 (zastąpił BAT5.0) oraz BAT10.0 (zastąpił BAT8.0) do systemów fotowoltaicznych SigenStor. Baterie poza falownikiem są niezbędnym podzespołem systemu wieży SigenStor, umieszczone na postawie.
Co wyróżnia magazyny energii SIGENSTOR BAT
Cechy magazynów energii SigenStor BAT
- Ogniwa akumulatorowe o dużej pojemności 280 Ah i długiej żywotności
- 5-warstwowa kompleksowa ochrona akumulatorowa zwiększająca bezpieczeństwo
- Stopień ochrony IP66, instalacja w dowolnym miejscu
- Bezpieczne napięcie akumulatora <36V
- Błyskawiczne przełączanie w tryb zasilania awaryjnego z magazynu energii 0 ms
Optymalizator DC-DC w każdym akumulatorze pozwala na równoległe połączenia pakietów. Wspieranie mieszanego wykorzystania używanych i nowych baterii oraz różnych dostawców ogniw, pojemności i SOH/SOC

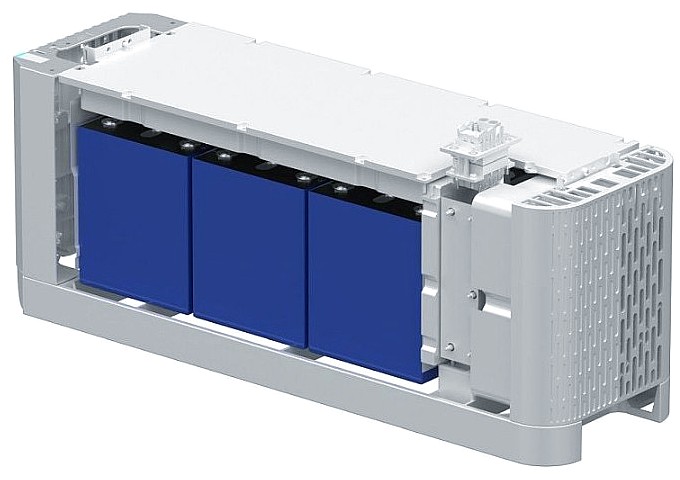

Zaawansowany system bezpieczeństwa każdego magazynu energii:
- Mata izolująca odporna na wysoką temperaturę
- Zintegrowany system gaśniczy, neutralizuje łatwopalny gaz i ogranicza ucieczkę termiczną w ciągu 4 sek.
- Przekładki izolujące z aerożelu zapobiegające rozprzestrzenianiu się ciepła pomiędzy ogniwami akumulatora
- Zawór dekompresyjny do uwolnienia niebezpiecznie wysokiego ciśnienia wewnątrz
- 7 czujników temperatury monitorujących parametry w czasie rzeczywistym
Wieża systemu SIGEN ENERGY CONTROLLER
Budowa zestawów Sigenergy przypomina układanie klocków. Szybkozłącza z przewodnikiem między modułami akumulatorowymi automatycznie łączą się po ułożeniu w stos. Zastąpienie ręcznego okablowania to oszczędność czasu instalacji.
Każdy zestaw może składać się z minimum 2 elementów, maksymalnie z 8 elementów oraz podstawy. Podstawowymi składnikami są falownik i magazyn energii oraz podstawa. Maksymalnie w skład jednej wieży może wchodzić falownik, 6 pakietów bateryjnych, ładowarka DC oraz podstawa.
Szybkozłącza segmentów wieży Sigenstor EC i BAT
Kluczowe parametry wspólne dla magazynów energii SigenStor BAT 5.0 oraz BAT 8.0
- Rodzaj baterii: LiFePO4
- Pojemność ogniwa: 280 Ah
- Żywotność cykli: 10 000
- Zakres napięcia modułu: system jednofazowy: 300–600 V , system trójfazowy: 600–900 V
- Stopień ochrony, klasa szczelności: IP66
- Metoda instalacji: Podłogowa lub naścienna (wymagana dodatkowa podstawa lub uchwyt)
- Chłodzenie: Konwekcja naturalna
- Zakres temperatury pracy: -20°C do 55°C
- Zakres temperatury przechowywania: -25°C do 60°C
- Wilgotność robocza: 5% – 95%
- Maks. wysokość eksploatacji: 4000 m n.p.m.
- Wymiary segmentu bateryjnego: 767 x 270 x 260 mm
- Standard IEC/EN 60730-1, UN 38.3, IEC/EN 62619, IEC/EN 63056, IEC/EN 62040
Paremetry magazynów energii SigenStor BAT
| Model BAT | Pojemność całkowita [kWh] | Pojemność użytkowa [kWh] | Maks. moc ładowania/rozładowania dla 1 segmentu [W] | Moc szczytowa (10 s) [W] | Waga [kg] |
|---|---|---|---|---|---|
| 5.0 | 5.38 | 5.2 | 2500 | 3750 | 55 |
| 8.0 | 8.06 | 7.8 | 4000 | 6000 | 70 |
| 6.0 | 6.02 | 5.84 | 3000 | 4500 | 55 |
| 10.0 | 9.04 | 8.76 | 4600 | 6900 | 70 |
Zestawienie systemów SIGEN złożonych z wielu segmentów BAT
| Liczba modułów BAT 8.0 w wieży | Pojemność całkowita [kWh] | Maks. moc ładowania / rozładowania [kW] | Waga [kg] | Wysokość (z podstawą) [mm] |
|---|---|---|---|---|
| 1 | 8.06 | 4 | 112 | 640 |
| 2 | 16.12 | 8 | 183 | 910 |
| 3 | 24.18 | 12 | 254 | 1180 |
| 4 | 32.24 | 16 | 325 | 1450 |
| 5 | 40.3 | 20 | 396 | 1720 |
| 6 | 48.36 | 24 | 467 | 1990 |
Jakie możliwości rozbudowy zapewnia SigenStor ?
Podstawowy zestaw Sigen składa się z minimum 2 elementów, maksymalnie z 8 elementów oraz podstawy. Podstawowymi składnikami są falownik Sigenstor EC (1-faz lub 3-faz) i magazyn energii Sigenstor BAT (5kWh lub 8kWh) oraz podstawa. Maksymalnie w skład jednej wieży Sigen może wchodzić:
- Falownik Sigenstor EC
- 6 pakietów bateryjnych SigenStor BAT
- Ładowarka DC SigenStor EVDC
- Podstawa Installation Kit
Dostępne pojemności pojedynczego modułu bateryjnego SigenStor BAT to ~5kWh, ~6kWh lub ~8kWh, ~9kWh, zatem magazyn może mieć pojemność od 5kWh do nawet 54kWh w jednej „wieży” SIGEN. Tego typu zestawy można łączyć kaskadowo tworząc znacznie większe systemy, o łącznej pojemności nawet do 1600 kWh (1.6MWh przy zainstalowaniu 30 zestawów) !
Uruchomienie systemu Sigen w tryb zasilania awaryjnego przy braku napięcia w sieci elektroenergetycznej wymaga zastosowania dodatkowej bramy Sigen Energy Gateway. Brama ma za zadanie błyskawiczne przełączenie systemu w tryb pracy wyspowej OffGrid, jednocześnie odcina instalację w obiekcie od sieci energetycznej. Szczegóły pracy Sigen Gateway >> TUTAJ <<
